Recto Verso 150 Système de mesure vidéo
  Cet appareil sert à contrôler simultanément les deux faces opposées d’un produit. Le système garanti un référentiel unique pour les deux vues "dessus et dessous", ainsi vous pouvez contrôler vos produits sans support en définissant vos références de mesure sur la face opposée à celles du contrôle. Un système vidéo équipé de deux optiques zooms avec caméras couleurs vous permet le contrôle par comparaison entre le profil de votre pièce (image vidéo) et un dessin digitalisé au format DXF. Cette version d'établi intègre toutes les commandes sur un panneau avant offrant ainsi une ergonomie optimale. De plus, les pieds sont réglables en hauteur d'une position assise de l'opérateur à une position debout.

N°: MA 185-327-01

  • Base en granit.
  • Table en croix manuelle MA 145-15, course 150 x 70mm.

    Règles de mesures Heidenhain.

    Précision mécanique 0.003mm / 100mm.

  • Colonnes en granit motorisées de précision.
    Course colonne supérieure 180mm.
    Course colonne inférieure 75mm.

    Précision mécanique 0.01mm / 100mm.

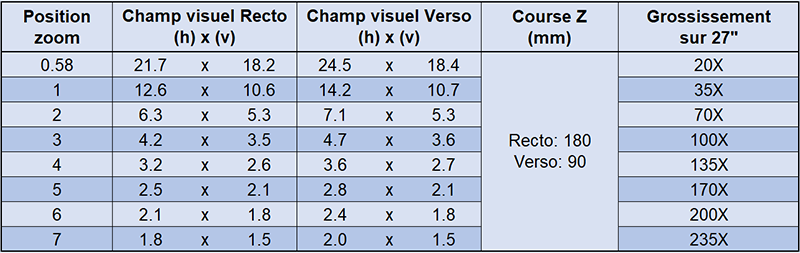

  • Optique zoom 12X avec 8 indexages.
  • Caméra couleur 1.3 Mpx USB 3.0.
  • Ecran 24".
  • Eclairage annulaire LED.
  • Ordinateur avec moniteur.
  • Logiciel de mesure et de comparaison.
  • Règle de calibration à dépôt de chrome en verre.

Logiciel de mesure et de comparaison

Videocad EVO
