OpenSYS 150

Système de mesure vidéo


Machine de mesure d'atelier polyvalente permettant une mesure optique rapide et fiable sur différents champs visuels.

N°: MA 185-021

Spécifications:

  • Base en granit.
  • Table en croix manuelle MA 145-15,
    course 150 x 70mm avec débrayages.
    Règles de mesures Heidenhain.
    Précision mécanique 0.003mm / 100mm.
  • Colonne manuelle de précision, course 150mm.
    Précision mécanique 0.030mm / 100mm.
  • 3 choix optiques (voir ci-dessous).
  • Ordinateur avec moniteur 27".
  • Eclairages LED.
  • Logiciel de mesure et de comparaison.
  • Règle de calibration à dépôt de chrome en verre.
  • Dimensions (LxPxH): 550x440x550mm.
  • Poids: 53kg.

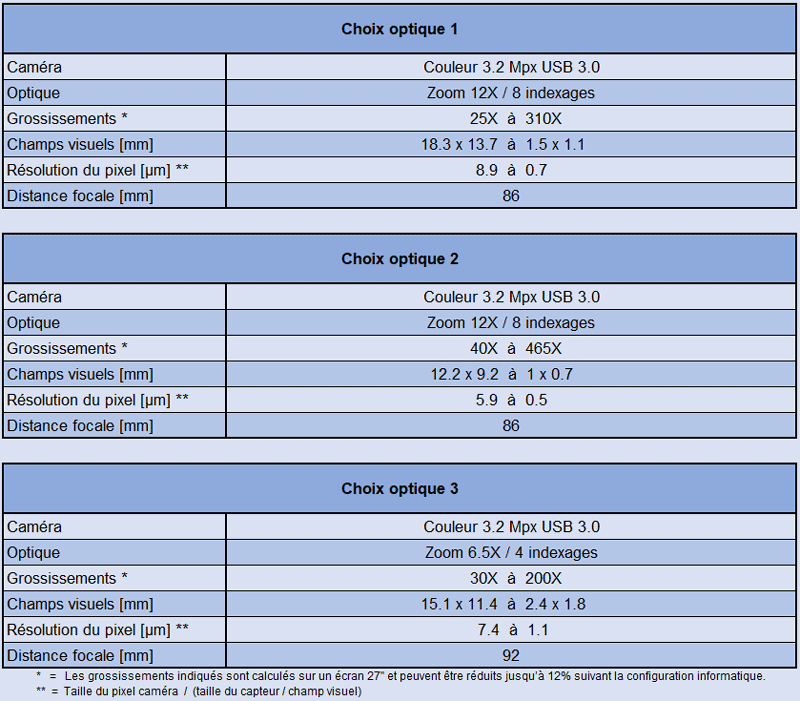

Choix optique 1

adaptateur 0.67X

OptiVID "zoom 12X"





Choix optique 2

adaptateur 1.00X

OptiVID "zoom 12X"





Choix optique 3

adapteur 0.67X

OptiVID "zoom 6.5X"





Logiciel vidéo

VideoSYMBOL

(nécessite un calculateur)





Logiciel vidéo

VideoPIC

(nécessite un calculateur)





Logiciel de documentation et de mesure

VideoDOC

(nécessite un calculateur)



Logiciel de comparaison, mesure

et documentation

VideoRET PLUS

(nécessite un calculateur)





Logiciel de comparaison, mesure et

de gestion des axes machine

VideoPLAN





Logiciel de mesure

M3





Calculateur digital Mx200

MCA-300-201

(nécessite un logiciel)





Outillages et options pour

table manuelle 150x70mm



Flyer

Layout 2D

Mode d'emploi (système)

Mode d'emploi (optique)

Mode d'emploi (éclairage)
