Optimum GL 200M

Système de mesure vidéo


Grâce à ses trois axes XYZ motorisés, cette machine polyvalente permet un contrôle systématique des composants à l’aide de la programmation des déplacements et ce sur différents champs visuels. Cette version carénée comprend un tableau de commandes séparé permettant ainsi un emplacement personnalisé.

N°: MA 186-305

Spécifications:

  • Base en granit.
  • Table en croix motorisée MA 146-25, course 200 x 100mm.

    Précision mécanique 0.003mm / 100mm.

    Règles de mesures Heidenhain (Résolution d'affichage: 0.001mm).

  • Colonne de précision motorisée, course 140mm.

    Précision mécanique 0.020mm / 100mm.

    Règle de mesures Heidenhain.

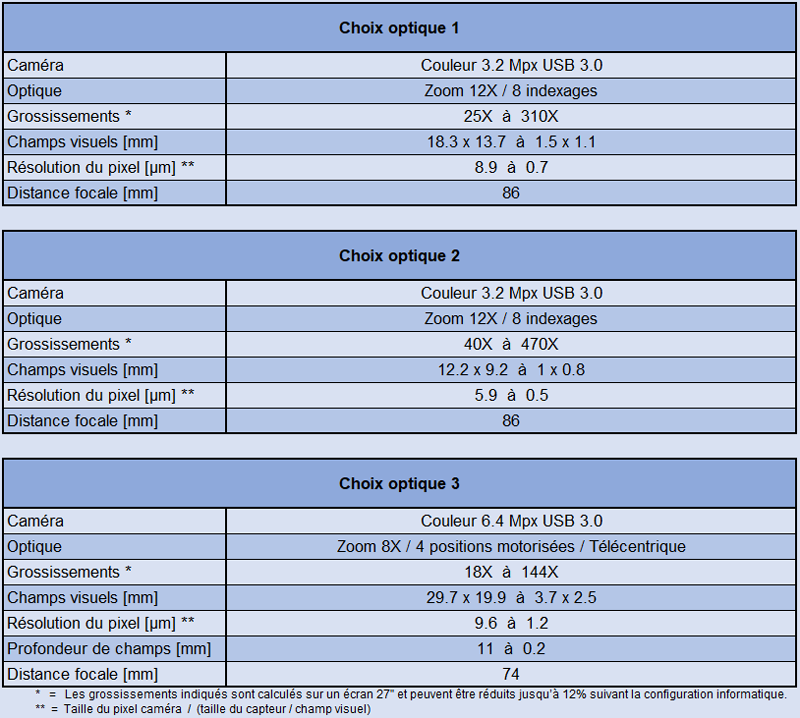

  • 3 choix optiques (voir ci-dessous).
  • Ecran 27".
  • Eclairages LED.
  • Ordinateur avec moniteur.
  • Logiciel de mesure et de comparaison.
  • Règle de calibration à dépôt de chrome en verre.
  • Dimensions (LxPxH): 650x720x740mm.
  • Poids: 165kg.



Choix optique 1

adaptateur 0.67X

OptiVID "zoom 12X"





Choix optique 2

adaptateur 1.00X

OptiVID "zoom 12X"





Choix optique 3

4 objectifs sur zoom motorisé

OptiVID "télécentrique"





Logiciel de comparaison, mesure et

de gestion des axes machine

VideoPLAN





Logiciel de mesure

M3





Outillages et options pour

table motorisée 200x100mm
