Système de mesure vidéo

Cette machine est dédiée à la mesure d'outils de coupe. Une optique verticale sert à mesurer les diamètres et les longueurs sur un outil tournant. L'optique horizontale permet la mesure en bout des outils et fiabilise l’orientation de ce dernier. La deuxième optique horizontale tourne autour de l'outil sans que celui-ci ne soit déplacé, ainsi peut-on mesurer plusieurs angles différents avec une grande fiabilité. L’optique zoom permet de répondre aux applications les plus exigeantes avec des grossissements dépassant 800X, soit une résolution vidéo de 0.0003mm.

N°: MA 185-020-61

Spécifications:

• Base en granit.
• Table en croix manuelle MA 145-15, course 150 x 70mm

  avec débrayages.

  Règles de mesures Heidenhain.

  Précision mécanique 0.003mm / 100mm.

• Colonne manuelle de précision, course 150mm.

  Précision mécanique 0.030mm / 100mm.

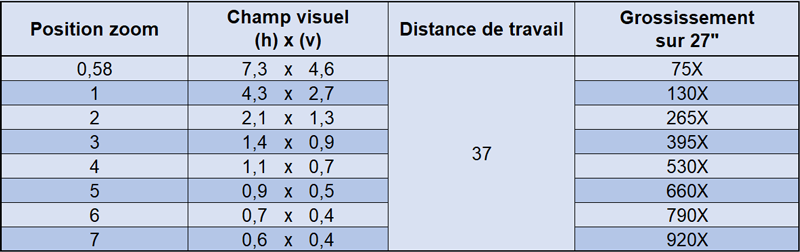

• Optique zoom 12X avec 8 indexages.
• Caméra couleur 2.3Mpx USB 3.0.
• Outil de mesure de concentricité.
• Ecran 24".
• Eclairages LED.
• Ordinateur avec moniteur.
• Logiciel de mesure et de comparaison.
• Règle de calibration à dépôt de chrome en verre.
• Dimensions (LxPxH): 575x440x550mm.
• Poids: 57kg.
