Video-Mess-System

Diese vielseitige und automatische Werkstattmessmaschine ermöglicht eine schnelle und zuverlässige optische Messung mit verschiedenen Blickfeldern. Ausgestattet mit der M3-Software steuert dieses System die XYZ-Achsen, die Fokussierung, die Vergrösserungen und die Beleuchtung. Seine Ausstattung ermöglicht die gleichzeitige Messung mehrerer Teile ohne ständigen Bediener-eingriff. Die Qualität unserer Beleuchtungen ermöglicht eine sehr klare Wie-dergabe unterschiedlichster Oberflächenbeschaffenheiten, die von der mattes-ten bis zur glänzendsten reichen und somit höchsten Ansprüchen genügen.

N°: MA 186-522

Technische Daten:

• Basis aus Granit
• Motorisierter Kreuztisch,

  Verfahrweg 200 x 200mm mit Kupplung.

  Messmassstäben Heidenhain.

  Mechanische Genauigkeit 0.005mm / 100mm.

• Motorisiert Präzisionssäule, Verfahrweg 100mm.

  Messmassstäben Heidenhain.

  Mechanische Genauigkeit 0.030mm / 100mm.

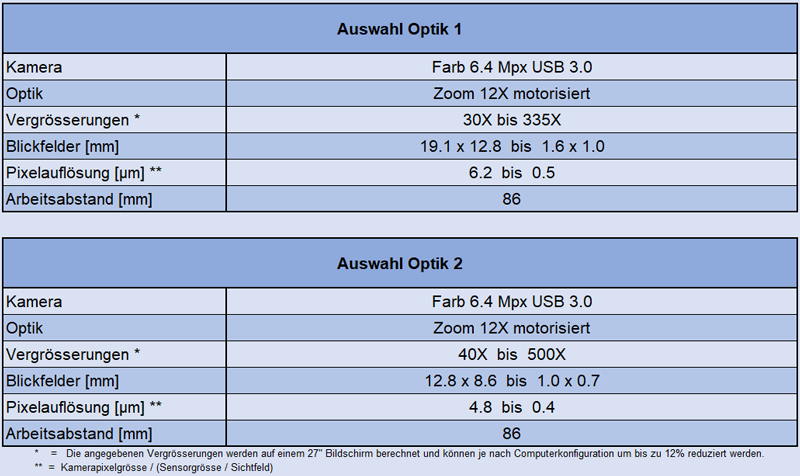

• 2 optische Auswahlmöglichkeiten (siehe Tabelle unten).
• Personal Computer mit 27" Monitor.
• LED Beleuchtungen.
• Messsoftware M3E CNC.
• Glas-Kalibriermassstab mit Chrom-Einlagen.
• Masse (BxTxH): 635x730x790mm.
• Gewicht: 110kg.
