OpenSYS 70

Video-Mess-System


Vielseitige Messmaschine für die Werkstatt geeignet. Ausgerüstet für schnelle und zuverlässige optische Messung mit unterschiedlichen Blickfeldern.

N°: MA 183-042

Technische Daten:

  • Basis aus Granit
  • Manueller Kreuztisch MA 143-8,

    Verfahrweg 70 x 70 mm mit Kupplung.

    Messmasstäben Acu-Rite.

    Mechanische Genauigkeit 0.003mm / 100mm.

  • Manuelle Präzisionssäule, Verfahrweg 150mm.

    Mechanische Genauigkeit 0.030mm / 100mm.

  • 3 optische Auswahlmöglichkeiten (siehe Tabelle unten).
  • Personal Computer mit 27" Monitor.
  • LED Beleuchtungen.
  • Mess- und Vergleichssoftware.
  • Glas-Kalibriermassstab mit Chrom-Einlagen.
  • Masse (BxTxH): 410x370x550mm.
  • Gewicht: 24kg.

∙∙∙ Klicken Sie hier für weitere informationen oder für ein Angebot ∙∙∙

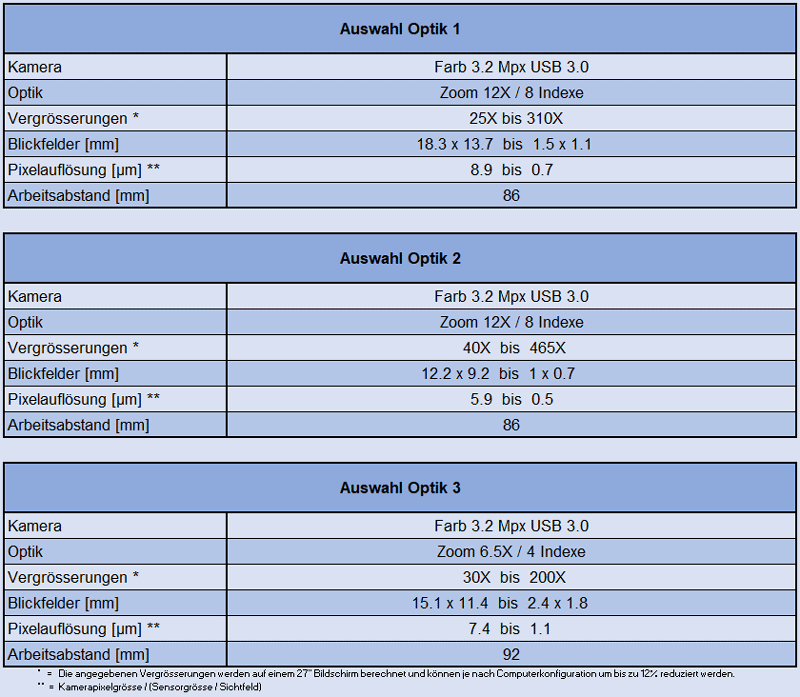

Auswahl Optik 1

Adapter 0.67X

OptiVID "zoom 12X"





Auswahl Optik 2

Adapter 1.00X

OptiVID "zoom 12X"





Auswahl Optik 3

Adapter 0.67X

OptiVID "zoom 6.5X"





Videosoftware

VideoSYMBOL

(benötigt einen Messrechner)





Videosoftware

VideoPIC

(benötigt einen Messrechner)





Dokumentations- und Messsoftware

VideoDOC

(benötigt einen Messrechner)



Vergleichs-, Messung und

Dokumentationssoftware

VideoRET PLUS

(benötigt einen Messrechner)





Vergleichs-Software, Messung mit

Steuerung der Maschinenachsen

VideoPLAN





Messsoftware

M3





Digital Messrechner Mx200

MCA-300-201

(benötigt eine Software)





Zubehör und Optionen für

Manueller Kreuztisch 70x70mm



Flyer

Layout 2D

Anleitung (System)

Anleitung (Optik)

Anleitung (Beleuchtungen)
