OpenSYS 50

Video-Mess-System


Dieses Einstiegssystem bietet eine sehr einfache Messung. Sein Platzbedarf und sein geringes Gewicht machen es besonders praktisch in jeder Werkstatt. Seine einfache Bedienung ist eine grosse Bereicherung für jeden Anwender.

N°: MA 183-035

Technische Daten:

  • Basis aus Granit
  • Manueller Kreuztisch MA 143-5, Verfahrweg 50 x 50 mm.

    Mechanische Genauigkeit 0.010mm / 50mm.

  • Digitale Mikrometern Sylvac.

    Leseauflösung 0.001mm.

  • 2 optische Auswahlmöglichkeiten (siehe Tabelle unten).
  • Personal Computer mit 27" Monitor.
  • LED Beleuchtungen.
  • Mess- und Vergleichssoftware.
  • Masse (BxTxH): 460x460x530mm.
  • Gewicht: 19kg.

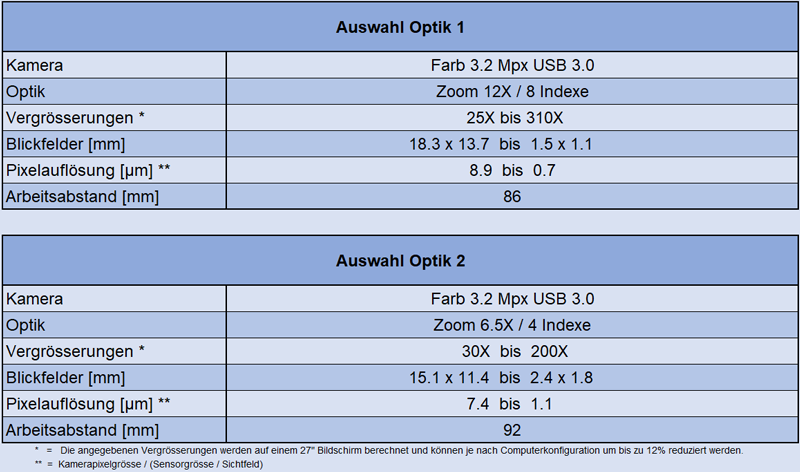

Auswahl Optik 1

Adapter 0.67X

OptiVID "zoom 12X"





Auswahl Optik 2

Adapter 0.67X

OptiVID "zoom 6.5X"





Videosoftware

VideoSYMBOL





Videosoftware

VideoPIC





Dokumentations- und Messsoftware

VideoDOC





Vergleichs-, Messung und

Dokumentationssoftware

VideoRET PLUS





Messsoftware

M3 FOV





Zubehör und Optionen für

Manueller Kreuztisch 50x50mm



Flyer

Layout 2D

Anleitung (System)

Anleitung (Optik)

Anleitung (Beleuchtungen)
