OpenSYS 25 Compact

Video-Mess-System


Dieses Einstiegssystem bietet eine einfache Messung. Sein Platzbedarf und sein geringes Gewicht machen es besonders praktisch für die Werkstatt. Seine einfache Bedienung ist eine Bereicherung für jeden Anwender.

N°: MA 331-075

Technische Daten:

  • Basis aus Guss
  • Manueller Kreuztisch MA 142-2, Verfahrweg 25 x 25mm.

    Mechanische Genauigkeit 0.005mm / 25mm.

    Rundtisch integriert.

  • Digitale Mikrometern BST.

    Leseauflösung 0.001mm.

  • Säule mit Schnellverstellung.

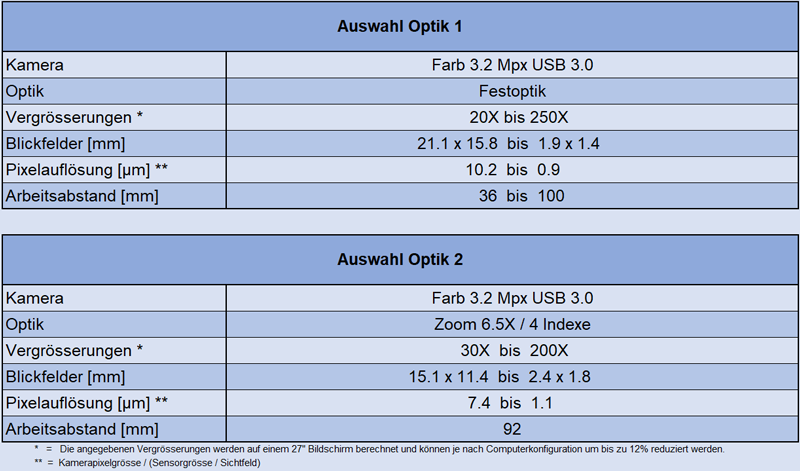

  • 2 optische Auswahlmöglichkeiten (siehe Tabelle unten).
  • Personal Computer mit 27" Monitor.
  • LED Beleuchtungen.
  • Mess- und Vergleichssoftware.
  • Masse (BxTxH): 290x390x580mm.
  • Gewicht: 19kg.



Auswahl Optik 1

Video-Optik, gerade





Auswahl Optik 2

Adapter 0.67X

OptiVID "zoom 6.5X"





Videosoftware

VideoSYMBOL





Videosoftware

VideoPIC





Dokumentations- und Messsoftware

VideoDOC





Vergleichs-, Messung und

Dokumentationssoftware

VideoRET PLUS





Messsoftware

M3 FOV





Zubehör und Optionen für

Manueller Kreuztisch 25x25mm



Flyer

Layout 2D

Anleitung (System)

Anleitung (Optik)
