OptiVID "zoom 12X"

Video-Optik, Adapter 1.33X


Die Video-Optiken sind berührungslose, optische Messinstrumente. Sie können die Kanten eines Werkstückes frei visualisieren oder positionieren. Marcel Aubert kann ein noch breiteres Spektrum, als die in den unten stehenden Download-Dokumente angezeigt, anbieten. Eine breite Palette von Software ermöglicht es, die Symbole und Messfunktionen für die gewünschte Anwendung anzupassen. Mit den Zoom-Optiken kann das Blickfeld schnell genau dem Wunsch entsprechend eingestellt werden, während eine feste Arbeitsdistanz gewährleistet ist.

Monitor 24" All In One (Personal Computer im Monitor integriert).

N°: MA 730-Z2-40...

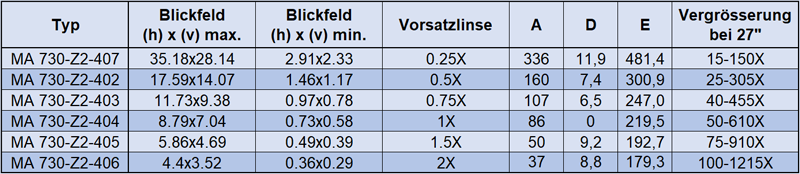

Technische Daten:

  • Grosse Flexibilität der Bildanalyse dank der breiten Palette an Software.
  • Wahlweise verschiedene auswechselbare Objektive.
  • Farbkamera 1.3Mpx USB3.0.
  • Zoom-Optik 12X (mit 8 Rasterindexen)
  • Befestigungs-Ø45.3mm.
  • Gewicht 1.9kg.



Vergleich-, Messung und

Dokumentationssoftware

VideoRET PLUS





Mess-Software

VideoMES





Dokumentations- und Messsoftware

VideoDOC





Video-Software

VideoPIC





Video-Software

VideoGEN





Video-Software

VideoSYMBOL





Messsoftware

VideoDYN





LED-Auflichtbeleuchtung

MA 114-033



LED-Durchlichtbeleuchtung

MA 212-92



Zahntrieb

MA 153-5-028



Adapterring

85-062



Vorsatzlinse

POC-102



Präzisionssäule

MA 173-S5



Säule mit Schnellverstellung

MA 331-S5



Säule mit Schnellverstellung

MA 333-S5



Positionierung 3 Achsen 50x100mm

MA 159-012-04 / 14



Positionierung 3 Achsen 100x150mm

MA 159-012-08 / 18

>

Flyer

Bedienungsanleitung

Layout 2D

3D-Datei (step)
