OpenMIC 150 Système de mesure microscope
  Ce système contient une table et une colonne de haute précision permettant d’effectuer des mesures de petites pièces tout en exigeant une très bonne qualité d'image.

N°: MA 185-023-03

  • Base en granit.
  • Table en croix manuelle MA 145-15, course 150 x 70mm

    avec débrayages.

    Règles de mesures Heidenhain.

    Précision mécanique 0.003mm / 100mm.

  • Colonne manuelle de précision, course 150mm.

    Précision mécanique 0.030mm / 100mm.

  • Angle d'observation 120°.
  • Goniomètre 360° et vernier 5'.
  • Vaste choix de réticules disponibles.

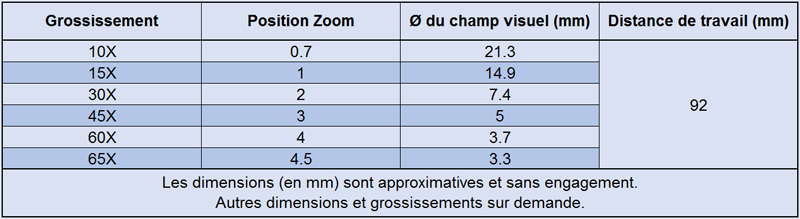

  • Changement du grossissement par rotation.
  • Eclairage épiscopique LED à 6 secteurs.

Réticule (livré avec microscope)

R 2-1-4-2



∙∙∙ Cliquez ici pour plus d'informations ou pour demander une offre ∙∙∙


Autres réticules à choix

R ...




Calculateur digital QC200

MCA-120-193




Calculateur digital M1

MCA-190-100




Calculateur digital M2

MCA-190-212



Outil de mesure de concentricité

pour rainure en T

MA 145-003-02



Contrôle de concentricité

pour rainure en T

MA 145r



Diviseur manuel

pour rainure en T

MA 145d



Serrage entre-pointes inclinable ±15°

pour rainure en T

MA 145a



Serrage entre-pointes pour rainure en T

MA 145a-003-00



Serrage angulaire rapide

pour rainure en T

MA 145b



Serrage parallèle pour rainure en T

MA 145b-001



Serrage cylindrique pour rainure en T

MA 145bZ



Serrage en vé pour rainure en T

MA 145c



Prisme avec bride de serrage

pour rainure en T

MA 145e



Serrage angulaire rapide sur support rond

MA 143-010-01



Serrage parallèle sur support rond

MA 143-010-02



Serrage cylindrique sur support rond

MA 143-010-03



Serrage en vé sur support rond

MA 143-010-04



Etau (capacité 15mm)

MA 143b-004



Etau orientable sur rotule (capacité 15mm)

MA 143b-005



Table tournante en fonte

avec graduation

MA 145-15-70G



Table tournante en aluminium

avec graduation

MA 145-16-70G



Table tournante en aluminium

MA 145-16-70









Règle digitale axe Z

MA 461-170-02



Diaphragme Ø40mm

45-030-01



Flyer

Layout 2D

Mode d'emploi (goniomètre)
